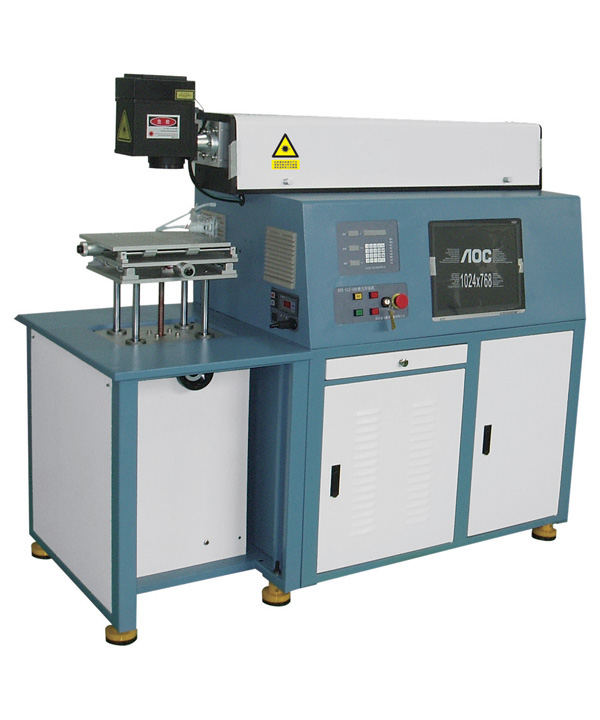

JW-1YZ-200/300振鏡掃描激光焊接機
機型特點
該激光焊接機采用振鏡掃描方式，焊接速度快、精度高、光束模式好，特別適用各種零部件的激光精密點焊。在單點焊接時由于較大地減少了空程定位時間，生產效率比普通激光電焊工效提高4-10倍，在掃描式激光焊接機是由YAG固體激光器、光束傳到準直系統、激光電源、光學掃描系統、三維可調節工作臺、工控機系統（選配可編程控制器）、制冷系統、激光指示系統、操作機柜等組成。該機提供基于Windows平臺下的專用激光焊接軟件。焊接點或圖形可在其專用軟件中直接輸入、編輯，也可由AutoCAD\Aorel-DRAW等其他軟件編輯，再通過其專用軟件導入進行處理。本機質量穩定、操作方便、維護簡單。
適用材料和行業應用
該機主要應用于手機屏蔽罩、金屬手機外殼、金屬電容外殼、電腦內金屬屏蔽網、剃須刀片、電子安插件及其他類別電子產品的高效率激光電焊及密封焊。
技術參數
激光波長 1064um 電焊速度 ≤15個點/s
輸出功率 100W/200W 光斑直徑 ≥0.3mm
分辨率 0.001mm 激光去連續工作時間 24h
能量不穩定度 ≤±2.5% 定位速度 ≤7000mm/s
激光脈沖寬度 0.3-20ms 重復精度 0.002mm
激光脈沖頻率 1-20Hz 焊接范圍 φ65mm/φ110mm（可選配）
單脈沖能量 50J/70J 冷卻方式 內循環水冷卻 制冷機組(選配) |
